Putkimasto tuulivoimalaan

Cumulus putkimasto



Itseseisova putkimastocumulus-putkimasto-voimalalla

Itseseisovat putkimastot ovat siistejä ja sopivat harusvaijerittomina pihapiiriin. Nämä mastot toimitetaan 5,8 metrin elementteinä. Masto on kuusikulmainen. Pintakäsittelynä on kuumasinkitys, joka antaa 25 vuoden käyttötakuun. Pinta voidaan myös maalata kaikissa RAL-värikartan sävyissä käyttökohteeseen sopivaksi. Putkimastoja on saatavilla 6-24 metrisinä (nimelliskoko, elementin pituus 5,8) 0-5 kW voimaloille. Maston päähän saatavilla adapterit kaikille laitteille ja voimaloille.

cumulus-putkimastoelementtejä

Yhteydenottolomake


Cirrus putkimasto

45 kW Cirrus maalattuCirrus itseseisova vankka putkimasto

Itseseisova. Vahva ja siisti. Raaka-aineena laadukas seosteräs. Maston sisällä patentoitu kennorakenne sekä värinänpoistojärjestelmä, joka takaa mastolle ennen näkemättömän lujuuden. Masto on 9 kulmainen. Mastoon on saatavilla värinävaimennettu adapteri kaikille markkinoilla myytäville tuulivoimaloille.

Masto on suunniteltu IEC 61400-2 (2006-03) standardin mukaisesti tuuliluokka I vaatimuksia vastaavaksi. Masto on myös CE hyväksytty.

Masto on kuumasinkitty ja siinä on 25 vuoden käyttötakuu. Masto voidaan myös toimittaa maalattuna kaikissa RAL-sävyissä. Mastoon on tarjolla useita jalustaratkaisuja. Kalliokiinnitteiset peruspultit, betoniin valettava pulttikori. Kaikkiin jalustoihin on saatavana sarana.

Mastoja on saatavilla 2-250 kW tuulivoimaloille.

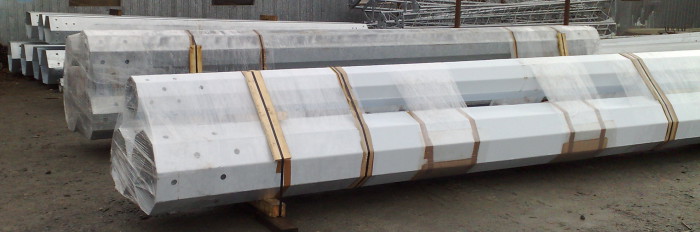

Korkeudet noin 6-48 metriä. Elementin pituus 5800 mm tai 12 000 mm ja sopii 20 jalan kuljetuskonttiin.

putket 3

Mastoon saatavilla hydraulinen nostolaite, joka on sijoitettu maston sisään suojaan.

03112010892nostin kuva

IMG_30032015_131649DSC04672



Yhteydenottolomake


 Jalustat

Pinta-asennettavat siirrettävä valmisbetoniperustukset.kukkajalka_2

Perustus helposti ilman kaivuu-, raudoitus- ja valutöitä.
Asennus tasaiselle alustalle.

Kukkajalka istutuksilla











kukkajalka_3



















Mallit

BJ-0,25t
Valmisbetoniperustus
Mitat 700 x 700 mm
Paino 250 kg
3-6 kamerajalusta
BJ-0,5t A
Valmisbetoniperustus
Mitat 1000×1000 mm
Paino 500 kg
led jalka
BJ-0,53
Valmisbetoniperistus
Mitat 1000 x 1000 mm
Paino 530 kg
betonijalka 1000x1000
BJ-1,7t
Valmisbetoniperustus
Mitat 1500 x 1500 mm
Paino 1700 kg
SAMSUNG
KJ-2t
Pyöreä kukkaistutus uralla oleva valmisbetoniperustusHalkaisija 1800 mm
Paino 2000 kg
9m 2
BJ-2,4t
Valmisbetoniperustus
Mitat 1800 x 1800 mm
Paino 2400 kg
SAMSUNG
 BK-4t
Pyöreä kukkaistutus uralla oleva valmisbetoniperustus
Halkaisija 2400 mm
Paino 4200 kg
  Kukkajalka tyhjä
BK-6t
Pyöreä kukkaistutus uralla oleva valmisbetoniperustus
Halkaisija 2400 mm
Paino 6000 kg
 6t kukkajalka
MTJ-2,4t
Maa-aineksella täytettävä pinta-asennettava teräsjalusta
Mitat 2000 x 2000 mm
Paino täyteaineesta riippuen 2600-3600 kg
 ukkosmasto hiekkalaatikkojalka
VBJ-5
Betoniperustusmuotti. Sisältää kaapelikanavat ja raudoitukset, valuvalmis paketti. Kuvan mukainen paketti asennetaan kaivettuun kuoppaan ja täytetään betonilla.  2-100 kW tuuliturbiineille.
perustus Peikko
